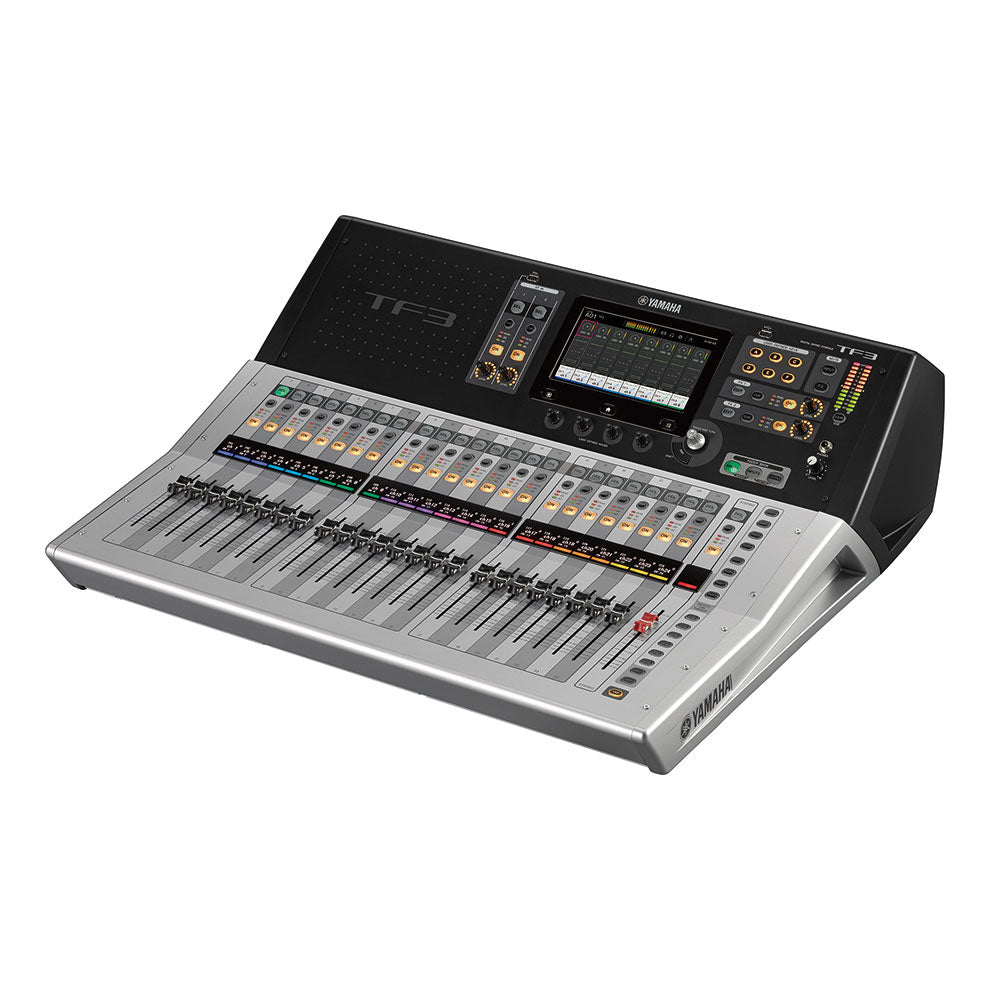

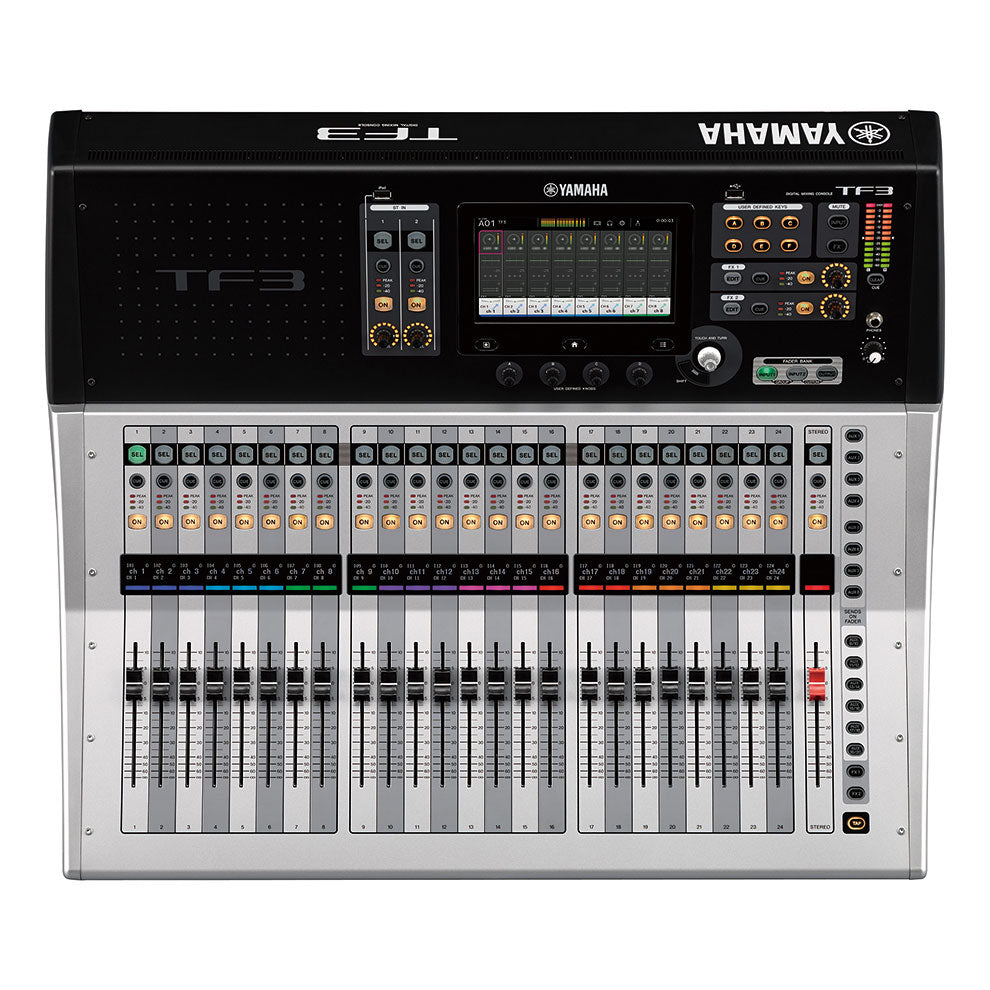

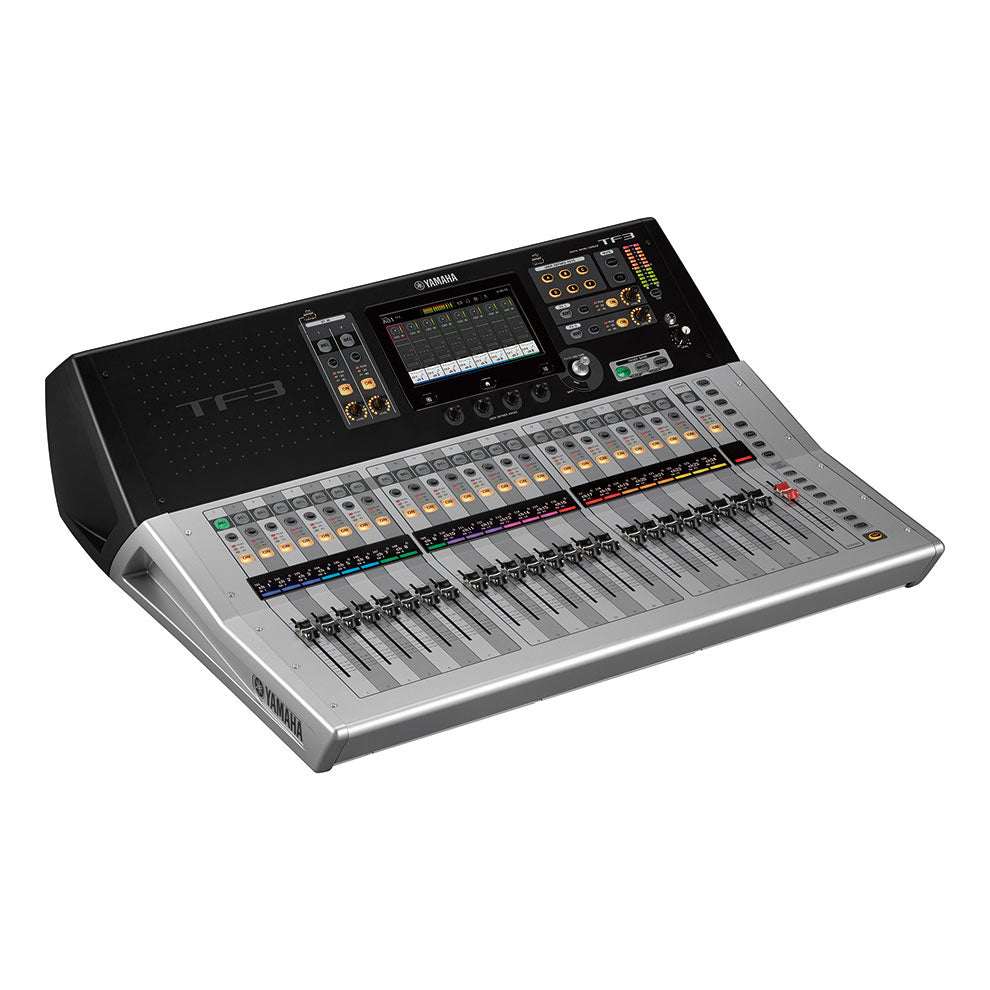

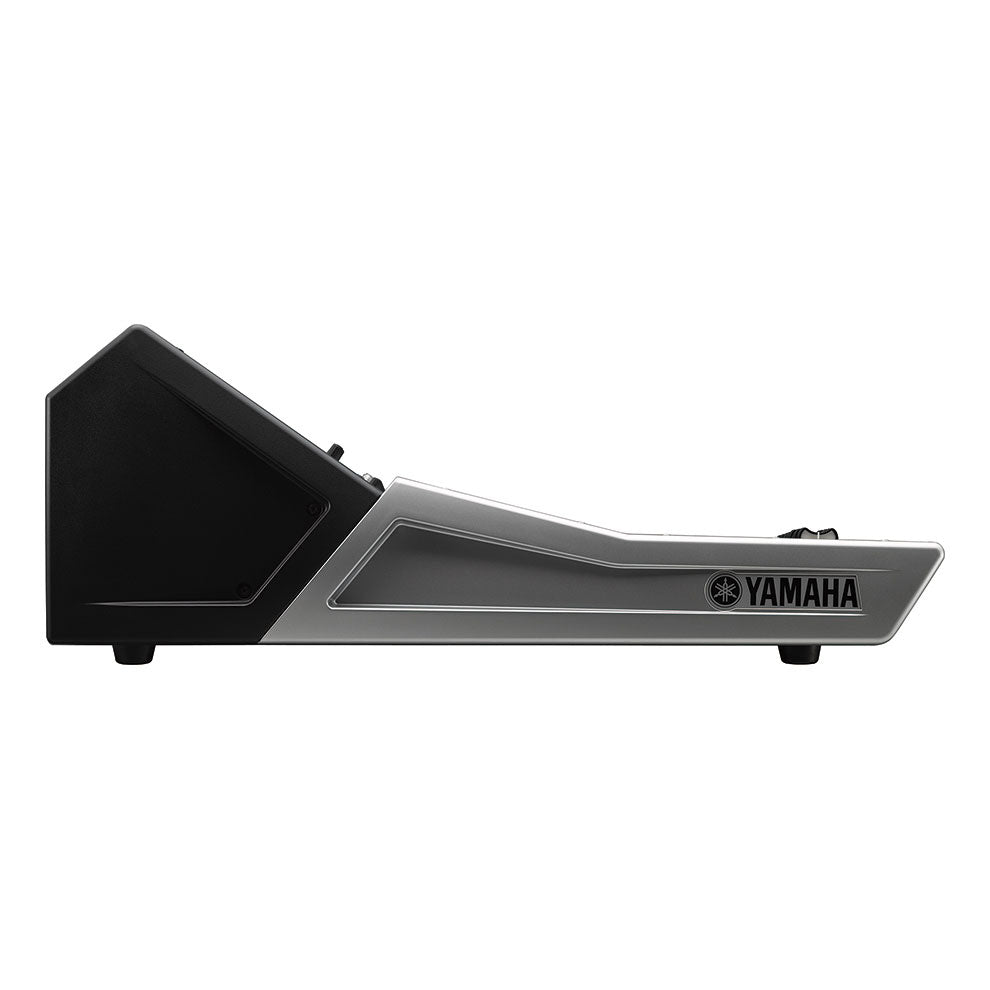

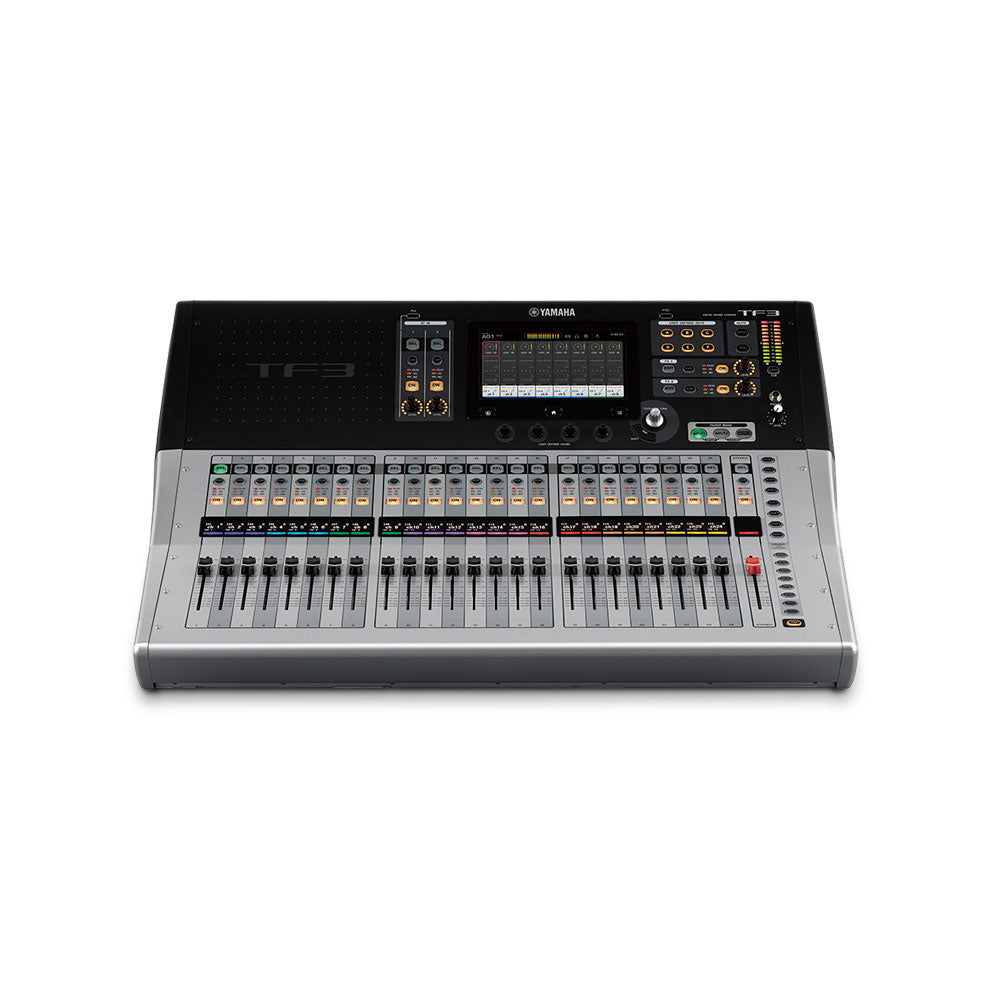

Yamaha TF3 Digitaalinen mikseri
€4.154,00
Kpl. hinta
/
Ei saatavilla
Kuvaus
Kuvaus
- Paljon syötteitä
- Käsiohjaus useimmissa tilanteissa
- Paljon vaihtoehtoja yhdessä kompaktissa konsolissa
Yamaha TF3
- 25 motorisoitua faderia (24 kanavan faderia + 1 master)
- 48 mikserituloa (40 mono + 2 stereo + 2 paluuta)
- 20 Aux-väylää (8 mono + 6 stereo) + Stereo + Sub-väylät
- 8 DCA-ryhmää, jotka ottavat käyttöön
- 24 analogista XLR/TRS-combo mikrofoni- ja linjatuloa + 2 analogista stereo phono linjatuloa.
- 16 analogista XLR-lähtöä
- 34 x 34 kanavan digitaalinen tulo ja toisto USB 2.0:n kautta + 2 x 2 USB-muistitikun kautta.
- 1 laajennuskorttipaikka NY64-D-äänikortille interface
Erityisominaisuudet
Erityisominaisuudet
-
Weight (kg)
Lisätiedot
Lisätiedot
Tekniset tiedot
Luonnos
| Fader-konfiguraatio | 24 + 1 (Master) | |
|---|---|---|
| Sekoituskapasiteetti | Tulokanavat | 48 (40 mono + 2 stereo + 2 paluu) |
| Apubussit | 20 (8 mono + 6 stereo) | |
| Stereoväylät | 1 | |
| Sub Bussit | 1 | |
| Tulokanavan toiminnot | 8 DCA-ryhmää | |

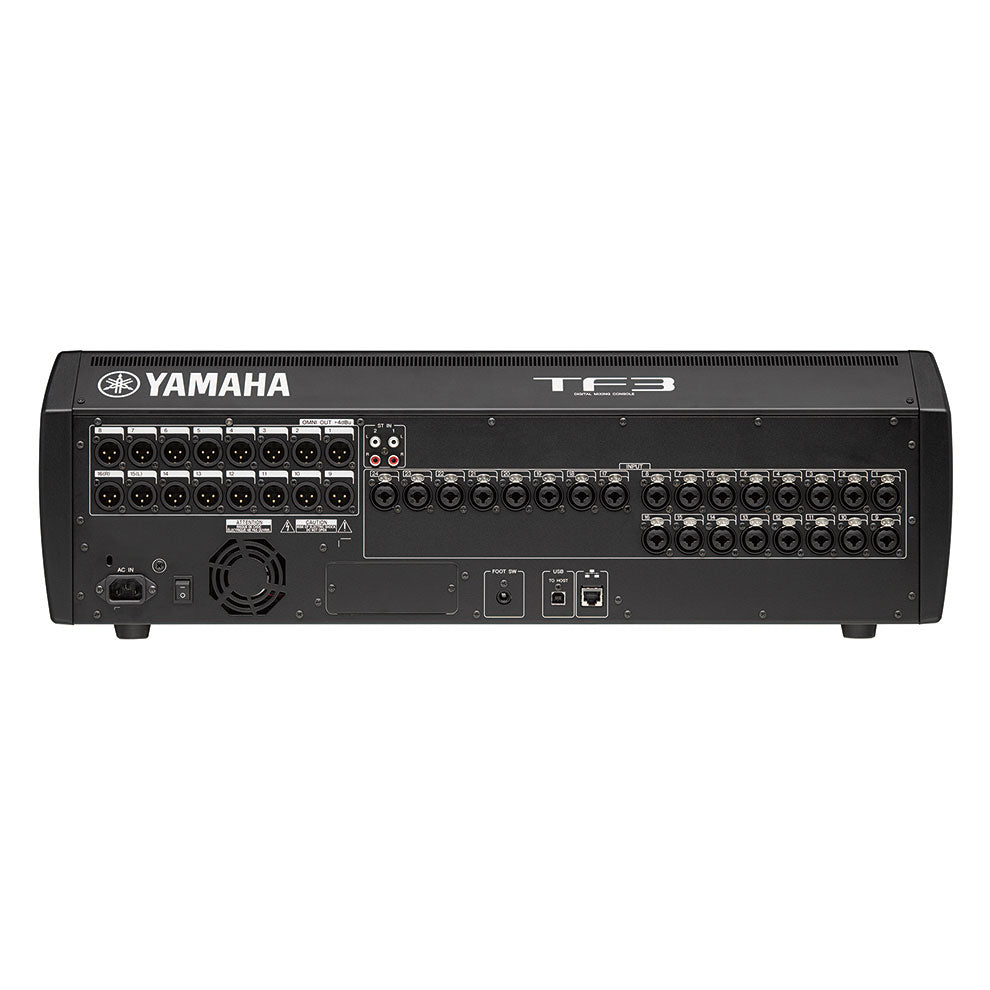

| I/O | Tulot | 24 mikrofonia/linjaa (XLR/TRS combo) + 2 stereolinjaa (phono) |
| Lähdöt | 16 (XLR) | |
| Laajennuspaikat | 1 | |
| Sisäiset prosessorit | DSP | 8 efektiä + 10 GEQ |
| USB | 34x34 USB Audio Interface, 2-raitainen tallennus USB-tikulle. | |
Yleiset eritelmät
| Näytteenottotaajuus | Sisäinen | 48 kHz |
|---|---|---|
| Signaalin viive | Alle 2,6 ms, INPUT - OMNI OUT, Fs=48 kHz. | |
| Fader | 100 mm moottoroitu, resoluutio = 10 bittiä, +10 dB - -138 dB, - dB kaikki säätimet. | |
| Harmoninen kokonaissärö | Alle 0,05% 20 Hz-20 kHz @+4 dBu 600 ohmiin, INPUT to OMNI OUT, Input Gain=Min. (Mitattu -18 dB/oktaavisuodattimella 80 kHz:n taajuudella). | |
| Taajuusvaste | +0,5, -1,5 dB 20 Hz-20 kHz, +4 dBu:n ulostulolla @1kHz, INPUT to OMNI OUT | |
| Dynaaminen alue | 110 dB typ., DA-muunnin, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | |
| Humina ja melutaso | Ekvivalentti tulomelu | -128 dBu typ., tulovahvistus = maks. (Mitattu A-painotussuodattimella) |
| Jäljelle jäävä lähtömelu | -85 dBu, ST master pois päältä (mitattu A-painotussuodattimella). | |
| Crosstalk | -100 dB (mitattu -30 dB/oktaavisuodattimella 22 kHz:n taajuudella), peräkkäiset INPUT/OMNI OUT -kanavat, tulovahvistus = min. | |
| Tehovaatimukset | 100-240 V 50/60 Hz | |
| Virrankulutus | 110 W | |
| Mitat | W | 716 mm (28.2in) |
| H | 225 mm (8.9in) | |
| D | 599 mm (23.6in) | |
Yleiset eritelmät
| Nettopaino | 17.0 kg (37.5lb) | |
|---|---|---|
Yleiset eritelmät
| Tarvikkeet | Pikaopas, virtajohto, CUBASE AI-lataustiedot. | |
|---|---|---|
| Vaihtoehdot | Laajennuskortti, jalkapoljin (FC5) | |
| Muut | Käyttölämpötila: 0-40 °C, varastointilämpötila: -20-60 °C. | |
Analogisen tulon ominaisuudet
| Tuloliitännät | GAIN | Kuormitus Impedanssi |
Käytettäväksi osoitteessa Nimellinen |
Tulotaso | Liitin | balansoitu / Balansoimaton |
||
|---|---|---|---|---|---|---|---|---|
| Herkkyys*1 | Nimellinen | Max. ennen leikettä | ||||||
| INPUT1-24 | +66dB | 7.5K | 50-600 Mics tai 600 Lines |
-82dBu (61,6 V) | -62dBu (0,616mV) | -42dBu (6.16mV) | Yhdistelmäliitäntä (XLR-3-31-tyyppi *2 tai TRS-puhelin *3) |
Tasapainotettu |
| -6dB | -10dBu (245mV) | +10dBu (2,45V) | +30dBu (24,5V) | |||||
| ST IN 1,2 | - | 10k | 600 Linjat | -30dBV (31,6 V) | -10dBV (316mV) | +10dBV (3,16V) | RCA-nastainen liitin | Epätasapainoinen |
*1. Herkkyys on alin taso, joka tuottaa +4dBu (1,23V) tai nimellisen lähtötason, kun laite on asetettu maksimivahvistukseen. (Kaikki säätimet ja tasonsäätimet ovat maksimiasennossa.)
*2. 1: GND, 2: HOT, 3: COLD
*3. Vinkki: HOT, Rengas: COLD, Hiha: GND
*Näissä eritelmissä 0dBu = 0,775Vrms.
*+48V DC (phantom power) voidaan syöttää INPUT XLR -tyyppisiin liittimiin jokaisen yksittäisen ohjelmisto-ohjattavan kytkimen kautta.
Analogisen lähdön ominaisuudet
| Lähtöliittimet | Lähde Impedanssi |
Käytettäväksi osoitteessa Nimellinen |
HYÖDYNTÄMINEN SW | Lähtötaso | Liitin | balansoitu / Balansoimaton |
|
|---|---|---|---|---|---|---|---|
| Nimellinen | Max. ennen leikettä | ||||||
| OMNI OUT 1-16 | 75 | 600 Linjat | "+24dBu"-asento (oletus) |
+4dBu (1,23 V) | +24dBu (12,3 V) | XLR-3-32 tyyppi *1 | Tasapainotettu |
| PUHELIMET *3 | 100 | 40 Puhelimet | - | 3mW | 75mW | Stereopuhelinliitäntä (TRS) *2 | Epätasapainoinen |
*1.1: GND,2: HOT, 3: COLD
*2 Tip: VASEN, Rengas: OIKEA, Hiha: GND
*3 Tasonsäätimen asentoa on alennettu 16dB maksimitasosta.
*Näissä eritelmissä 0dBu = 0,775Vrms.
*Kaikki lähtö-DA-muuntimet ovat 24-bittisiä, 128-kertainen ylinäytteenotto.
Digitaalisen tulon/lähtölaitteen tekniset tiedot
| Päätelaitteet | Muotoilu | Tiedon pituus | Audio | Liitin |
|---|---|---|---|---|
| USB (HOSTIIN) | USB | 24bit | 34ch tulo / 34ch lähtö, PCM | USB (B-tyyppi) |
| iPad | USB | - | Toisto: MP3- tai WAV-tiedostotiedot / Tallennus: WAV-tiedoston tiedot | USB (A-tyyppi) |
Ohjaus I/O eritelmät
| Päätelaitteet | Muotoilu | Taso | Liitin |
|---|---|---|---|
| VERKKO | IEEE802.3 | 10BASE-T/100Base-TX | RJ-45 |
| JALKA SW | - | - | TS-puhelin |
Brand: Yamaha
SKU: TF3
Paino: 17.0 kg
