Cranborne Audio 500ADAT

Keskeiset ominaisuudet

8-tuloinen/8-lähtöinen ADAT-laajennin

• 8 tuloa/8 lähtöä @ 44.1kHz - 48kHz
• 8 tuloa/8 lähtöä @ 88.2kHz - 96kHz
• 4 tuloa/4 lähtöä @ 176.4 - 192kHZ

High-suorituskykyinen A/D-muunnos

• Dynaaminen alue: 121dB A-painotettuna, AES17-menetelmä, 20Hz - 20kHz
• Taajuusvaste: -1dB, 2.2Hz – >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-painotettuna
• Suurin tulotaso: +24dBu

High-suorituskykyinen D/A-muunnos

• Dynaaminen alue: 121dB A-painotettuna, AES17-menetelmä, 20Hz - 20kHz
• Taajuusvaste: -1dB, <1Hz – >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-painotettuna
• Suurin lähtötaso: +24dBu

Master-tason referenssilaadun sisäinen kellotus

• Tukee toimintaa taajuuksilla 44.1, 48, 88.2, 96, 176.4 ja 192kHz
• Jitter alle 0.5ps
• Erillinen Word Clock -tulo ja -lähtö BNC-liitännän kautta
• Ulkoiset synkronointivaihtoehdot Word Clock BNC:n tai ADATin kautta

Analoginen summainmikseri

• 8–2-kanavainen analoginen summainmikseri, headroom +26.5dBu ja balansoitu 1/4" jack-lähdöt
• C.A.S.T.-linkkiportti summainmikserin laajentamiseen 16–2-kanavaiseksi Cranborne Audio 500ADATin avulla

Viiveetön artistimikseri

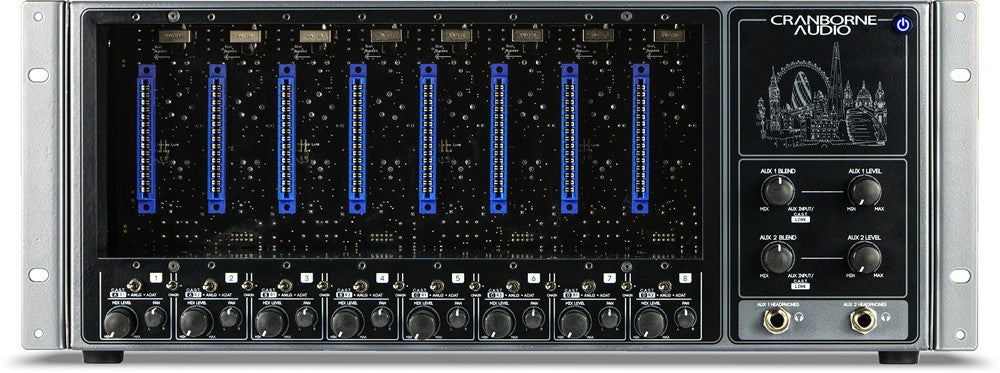

• Viiveetön analoginen artistimikseri, jossa on kanavakohtaiset fyysiset taso-/panorointisäätimet ja aux-tulon sekoitussäätimet
• 2 suuritehoista kuulokelähtöä, joissa on erilliset sekoitus- ja tasosäätimet

Referenssilaadukkaat kuulokelähdöt

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-painotettuna, 300ohm kuorma
• Ulostuloteho (1kHz): 250mW x 2 @ 600 ohmia, 650mW x 2 @ 220 ohmia, 1.21W x 2 @ 100 ohmia, 500mW x 2 @ 32 ohmia
• Taajuusvaste: 1dB, <1Hz – >70kHz

High-virta, 8-paikkainen 500 series rack

• 250mA virtaa paikkaa kohden, yhteensä 2A kaikille paikoille

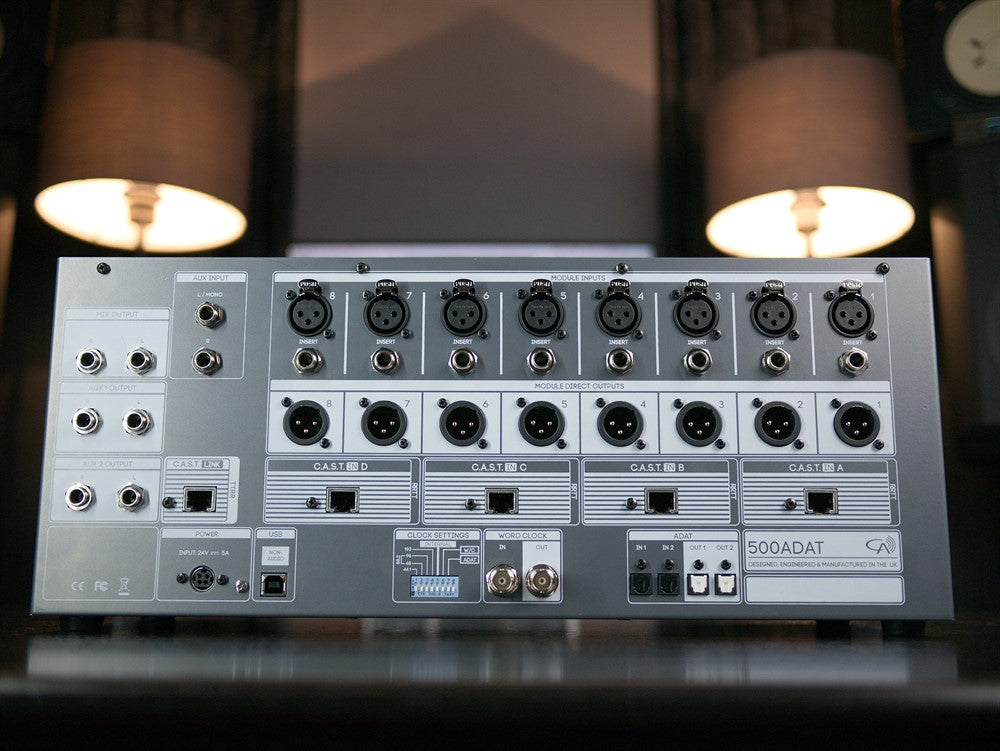

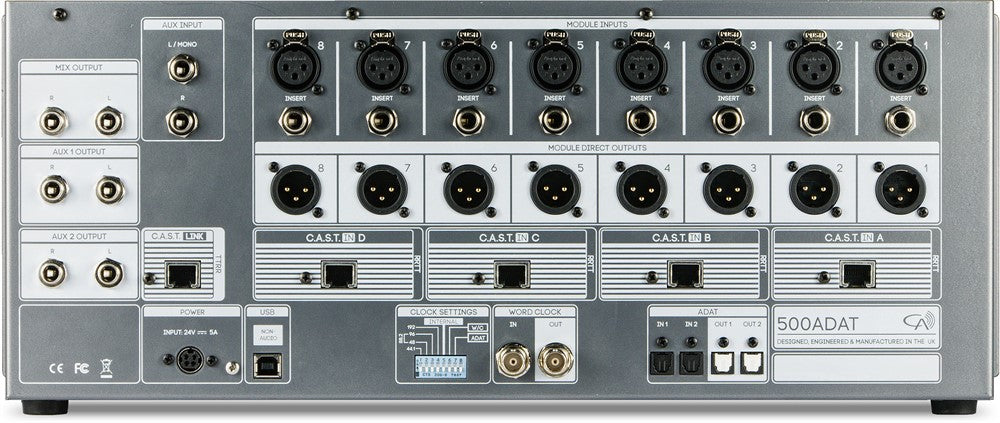

• XLR-tulot, XLR-linjatasoiset lähdöt ja TRS-insertit (ennen ADC:tä) jokaista 500 series -paikkaa kohden
• Moduulilähteen valintavaihtoehdot Analog-, USB- tai ulkoisten C.A.S.T.-signaalien lähettämiseen suosikki-500 series -moduuliesi kautta
• Moduulikohtaiset ohituskytkimet mahdollistavat 500ADATin käytön ilman asennettuja 500 series -moduuleja.

C.A.S.T.-yhteensopiva

• Kanavakohtaiset C.A.S.T.-portit analogisten I/O-liitäntöjen sijoittamiseen uudelleen studiossa passiivisten tai aktiivisten C.A.S.T.-breakout boxien kautta tavallista suojattua Cat 5 -kaapelia käyttäen

24v, 5a ulkoinen lukittuva virtalähde

• Ulkoinen virtalähde analogisen audio-suorituskyvyn ja lämmön haihtumisen parantamiseksi.

Suunniteltu ja valmistettu Isossa-Britanniassa

• Jokainen 500R8 testataan perusteellisesti omistautuneiden insinöörien tiimin toimesta luotettavuuden ja yhdenmukaisuuden varmistamiseksi.

8-tuloinen/8-lähtöinen ADAT-laajennin, jossa yhdistyvät 500 series rack, High-suorituskykyinen AD/DA-muunnos ja ADAT I/O, jonka ansiosta jokainen ääniteknikko voi integroida 500 series -formaatin studioonsa hyödyntämällä monien suosittujen audio-liitäntöjen takapaneelissa olevaa vapaata ADAT I/O:ta.

500ADAT on täydellinen työkalu minkä tahansa ADAT-varustellun audio-liitännän I/O-määrän kasvattamiseen.

Se on 8-tuloinen/8-lähtöinen ADAT-laajennin, jossa yhdistyvät 500 series rack, High-suorituskykyinen AD/DA-muunnos ja ADAT I/O, jonka ansiosta jokainen ääniteknikko voi integroida 500 series -formaatin studioonsa hyödyntämällä monien suosittujen audio-liitäntöjen takapaneelissa olevaa vapaata ADAT I/O:ta.

500ADAT sisältää analogiset perustoiminnot, jotka yhdistävät digitaaliset ja analogiset tuotantotyönkulut: 8–2-kanavainen analoginen summainmikseri, viiveetön artistimikseri kahdella referenssilaadukkaalla kuulokelähdöllä sekä todellinen ADAT & SMUXII/IV -siirto, joka mahdollistaa toiminnan jopa 192kHz:n näytteenottotaajuudella

Analogisen luonteen parhaat puolet – 500 seriesin ansiosta

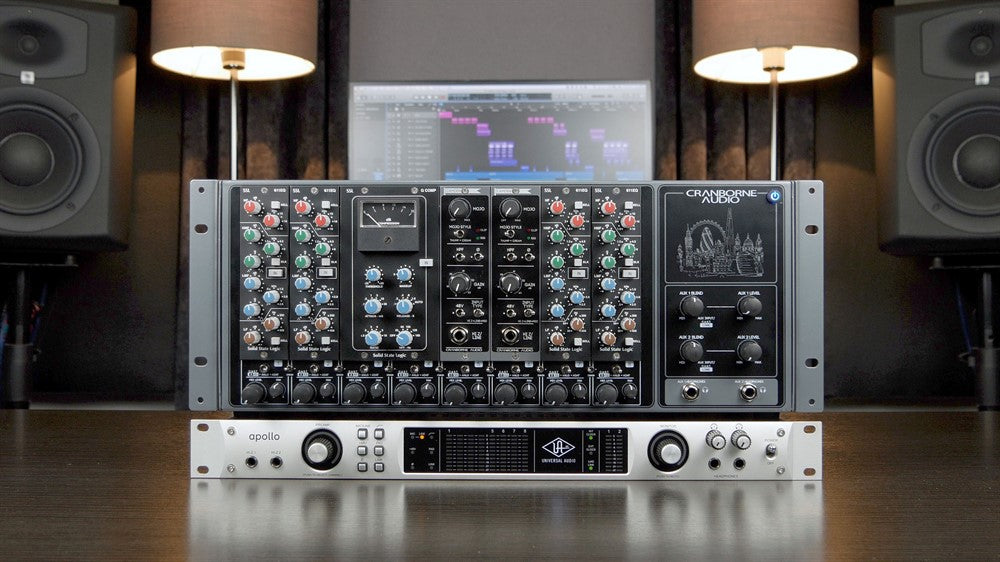

Hyödyntämällä laajaa ja jatkuvasti kasvavaa 500 series -markkinaa voit määrittää 500ADATin vastaamaan omia analogisen soundin mieltymyksiäsi. Asentamalla suosikki-500 series -moduulisi kahdeksaan käytettävissä olevaan 500 series -paikkaan voit luoda täydellisen analogisen etuaste-/esivahvistinvaiheen, joka voidaan moniraitanauhoittaa suoraan DAW-ohjelmistoosi.

Täytä 500ADAT vintage-esivahvistimilla äänittääksesi drums. Täytä 500ADAT puhtailla ja kirkkailla esivahvistimilla jousisoittimien äänittämistä varten. Täytä 500ADAT esivahvistin-, EQ- ja kompressorimoduuleilla luodaksesi oman custom-analogisen kanavastrippisi. Mahdollisuudet ovat rajattomat, ja jokainen 500ADAT on ainutlaatuinen soundisi kannalta.

500 series -moduulien integrointi työskentelyysi ei pääty äänitykseen. Jokaisen 500 series -paikan erilliset moduulilähteen kytkimet mahdollistavat ADAT-lähtöjen lähettämisen audio-liitännästä 500ADATiin, 8 asennetun 500 series -moduulin läpi ja takaisin audio-liitäntään äänitystä varten (analoginen ”mojo” mukana). Ajattele 500ADATia kahdeksan ulkoisen analogisen Plug-inin pankkina.

Jos haluat käytännönläheisemmän, täysin analogisen lähestymistavan miksaukseen, 500ADAT sisältää myös 8–2-kanavaisen, suuren headroomin analogisen summainmikserin erillisillä taso- ja panorointisäätimillä. Niiden avulla voit luoda oman suuren headroomin analogisen miksauksesi ennen sen äänittämistä takaisin DAW-ohjelmistoosi takapaneelin erillisten 1/4” mix-lähtöjen kautta.

Digitaalinen tarkkuus

Jotta analogisen signaalisi jokainen hienovarainen vivahde saadaan talteen, 500ADAT sisältää referenssiluokan AD/DA-muunnoksen, jonka dynaaminen alue on 121dB (A-painotettuna) ja THD+N <0.00032% (@ -4dBFS, 1kHz, A-painotettuna). Kaikkea ohjaa 500ADATin master-referenssitasoinen sisäinen kellotus, jonka jitter on <0.5 pikosekuntia. Voit myös synkronoida audio-liitäntäsi kellon 500ADATin sisäiseen kelloon hyödyntääksesi 500ADATin vähäisen jitterin rakennetta.

Erittäin tarkan, vähäisen jitterin kellotuksen ja High-suorituskykyisen digitaalisen muunnoksen yhdistelmä varmistaa, että analogisen luonteen jokainen vivahde tallentuu äärimmäisen yksityiskohtaisesti – ilman muunnosprosessin ei-toivottuja digitaalisia artefakteja ja laajalla dynaamisella alueella 500ADATin suuren headroomin analogisen rakenteen ja matalan kohinalattian ansiosta.

8-tuloinen/8-lähtöinen ADAT-liitäntä

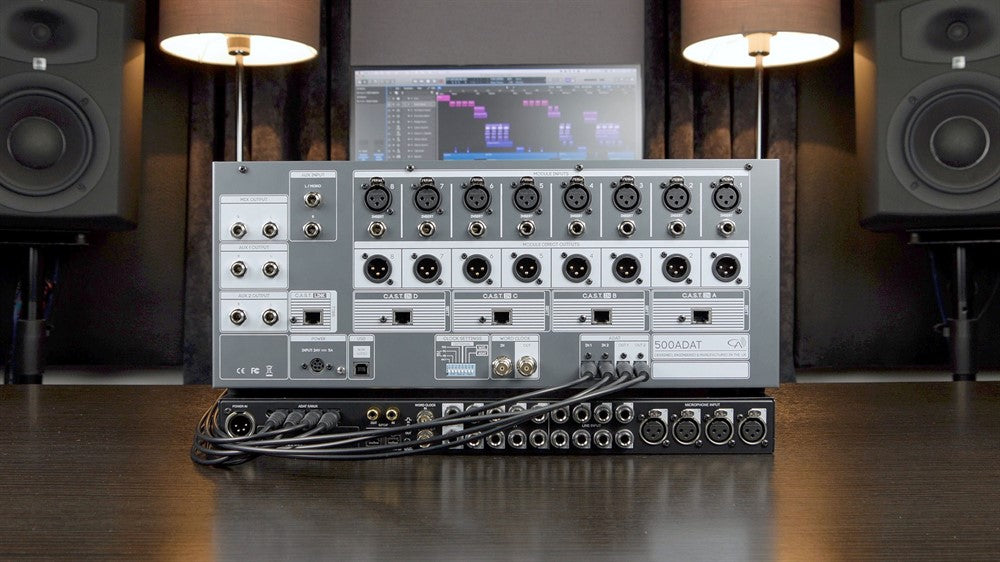

ADAT on hyväksi havaittu ja testattu, sekä yksi audio-alan laajimmin saatavilla olevista liitäntäprotokollista, mutta monet ääniteknikot ja tuottajat jättävät sen usein käyttämättä tai hyödyntävät sitä liian vähän. Lähes kaikissa markkinoiden merkittävissä audio-liitännöissä on pari ADAT-valokaapeliliitäntöjä – yhdistä 500ADAT yksinkertaisesti näihin liitäntöihin ja voit laajentaa studiosi mahdollisuuksia.

Sisäisten muuntimiensa ja ADATin avulla 500 series -formaatin ja laitteen välillä siirrettävän audion ansiosta 500ADAT poistaa rackin ja liitännän välisen analogisen kaapelisotkun sekä huolen liitännän tulojen ja 500 series -moduulien lähtöjen yhteensopimattomista analogisista toimintatasoista. 500ADAT on yhteensopiva kaikkien 44.1kHz–192kHz:n taajuudella toimivien sessioiden kanssa ja tarjoaa 8 kanavan I/O-laajennuksen taajuuksilla 44.1kHz–96kHz tai 4 kanavan I/O-laajennuksen taajuuksilla 176.4/192kHz.

Summainmikseri

Analoginen summaus voi antaa miksauksellesi viimeisen tarvittavan annoksen analogista luonnetta ammattimaiseen ja viimeisteltyyn äänitulokseen. 500ADATin 8–2-kanavaisen summainmikserin tekee niin special se, että se sijaitsee kahdeksan 500 series -paikan jälkeen. Näin voit lisätä saturaatio- tai hienovaraisia ”bus-kompressio”-moduuleja ja luoda stereomiksauksen käyttämällä 500ADATin erillisiä analogisia taso- ja panorointisäätimiä kunkin moduulin alapuolella. 500ADATin summainmikserissä on myös erillinen linjalähtö, jonka kautta stereomiksauksen voi lähettää audio-liitäntään äänitystä varten.

Viiveetön artistimikseri

500ADAT hylkää kömpelöt ”virtuaaliset” software-mikserit ja palauttaa miksauksen kätesi ulottuville. Käyttämällä 500R8:n suuren headroomin analogista summainmikseriä voit luoda viiveettömiä, täysin analogisia miksauksia live-lähteistä, joita voidaan miksata Aux-tulon kanssa ja lähettää suoraan äänittäville muusikoille C.A.S.T.-liitännän tai paikallisten kuulokelähtöjen kautta.

CAST-varusteltu

C.A.S.T. on lyhenne sanoista Cat 5 Analogue Snake Transport, ja se mahdollistaa kustannustehokkaan ja järjestelmällisen kaapelinhallinnan studiossasi. C.A.S.T. hyödyntää valmiita, suojattuja Cat5-verkkokaapeleita neljän balansoitu analogisen audio-kanavan siirtämiseen yhtä kaapelia pitkin.

500ADATissa on 4 C.A.S.T. IN -porttia, joiden avulla voit yhdistää C.A.S.T.-yhteensopivat breakout boxit (kuten Cranborne Audio N22 ja N22H) 500ADATiin ja sijoittaa analogiset I/O-liitännät uudelleen sinne, missä niitä studiossa tarvitaan.

Yhdistä mikrofoni-/linjalähteet C.A.S.T.-breakout boxiin, jolloin signaali kulkee Cat 5 -kaapelia pitkin suoraan 500ADATiin asennettuihin moduuleihin. Samanaikaisesti 500ADATissa luotu analoginen miksaus lähetetään samaa kaapelia pitkin yhdistettyyn breakout boxiin. Tämä mahdollistaa saumattoman analogisen audio-yhteyden tarkkaamon, live-tilan, laulukaapin tai viereisen makuuhuoneen välillä!

C.A.S.T. on 100-prosenttisesti analoginen eikä vaadi toimiakseen asetuksia. Se toimii helposti jopa 100m:n etäisyyksillä, kun käytössä on Cat 6e- tai Cat 7 -kaapeli, ja täydellinen Cat 5 -studioinfrastruktuuri maksaa vain murto-osan analogiseen moniydinkaapeliin verrattuna. Ei asetuksia. Ei viivettä. Ei hankaluuksia. Ja se kuulostaa hyvältä.

Suunniteltu ja valmistettu Isossa-Britanniassa

Varmistaakseen, että jokainen Cranborne Audio -nimeä kantava tuote soveltuu suuriin ja pieniin studioympäristöihin, kaikki 500ADATit suunnitellaan ja valmistetaan Isossa-Britanniassa yrityksen tarkkaavaisessa valvonnassa. 500ADAT kootaan huolellisesti ammattitaitoisen henkilöstön toimesta erittäin tarkasti, ja jokainen tuote testataan perusteellisesti taitavan insinöörin toimesta ennen toimittamista eri puolille maailmaa.
